7月17日， “創想杯”3D打印國賽第二場云端培訓圓滿成功。有來自全國各地領導、專家、老師、同學和各界人士共 400 余人次線上參加直播培訓。
培訓主要涉及北京三維天下信息科技有限公司技術工程師丁雙喜老師，分享掃描儀操作與實踐及點云處理和Geomagic Design X、Geomagic Control軟件基本操作講解；首鋼工學院機電工程系模具設計與制造專業負責人張靜博士分享三維掃描案例分析。
第一部分：主持人開場致詞
北京企學研教育科技研究云學院院長尹華致歡迎詞，歡迎各位領導、專家的到來；感謝正在觀看培訓直播的各位朋友，更感謝大家對企學研一如既往的支持與厚愛，并介紹本場培訓授課的嘉賓講師，宣布第二場云端技術培訓正式開始。
第二部分：丁雙喜老師分享掃描儀操作與實踐及點云處理
l 學生組競賽三維掃描軟件系統
Wrap_Win3D三維數據采集系統V2.0
l 學生組競賽三維掃描設備
Win3DD-M三維掃描儀主要參數
三維掃描儀主要參數表
| 項目 |
技術參數 |
| 產品型號 |
Win3DD-M |
| 單幅掃描范圍mm |
300×210×200 |
| 掃描距離mm |
600 |
| 掃描點距mm |
0.2～1.1 |
| 單幅掃描時間 |
＜3秒 |
| 相機分辨率 |
130萬像素 |
| 掃描精度 |
L單幅掃描/對角線長度 |
| 球空間誤差 |
0.005+L/15000 |
| 球面度誤差 |
0.005+L/40000 |
| 平面度誤差 |
0.005+L/25000 |
| 掃描方式 |
非接觸式（拍照式） |
| 拼接方式 |
全自動拼接 |
| 輸出文件格式 |
ASC,STL,IGS,OBJ |
| 外形尺寸mm |
325×240×110 |
| 設備重量㎏ |
2.5 |
| 接口 |
USB |
| 電源 |
AC220V,50HZ |
丁老師是全國機械職業院校三維逆向建模與創新設計教師大賽擔任主講講師，清華大學基礎工業訓練中心3D打印造型師師資培訓班主講講師。他首先講解了硬件系統結構及裝配和Wrap Win3D三維掃描系統的設置和使用。

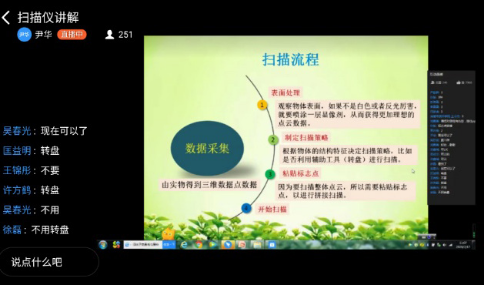

講解掃描儀的操作步驟
掃描系統設置
模型處理
第三部分：張靜博士分享三維掃描案例
張靜博士是首鋼工學院機電工程系模具設計與制造專業負責人，2019年中國技能大賽—創想杯3D打印國賽裁判員。她從三維掃描儀使用的案例上講解掃描流程以及各環節使用的規范及注意的事項。
張靜博士邊講解邊與學員互動，有了學員的反饋能更了解學員對講述內容的理解程度，使培訓工作更好的落實到學員學習的目的當中。

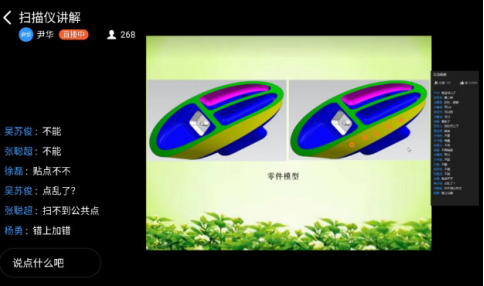

講解零件模型
去球器

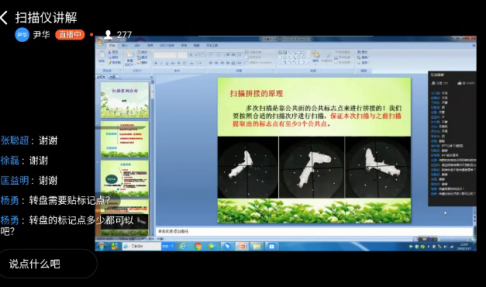

掃描拼接的原理

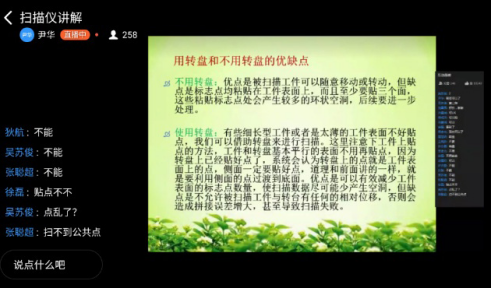

轉盤的使用及其注意事項
線上回答學員問題
第四部分：.Geomagic Design X、Geomagic Control軟件操作

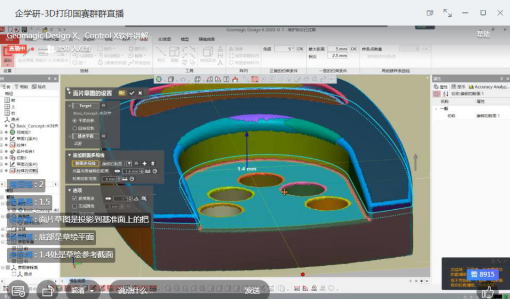

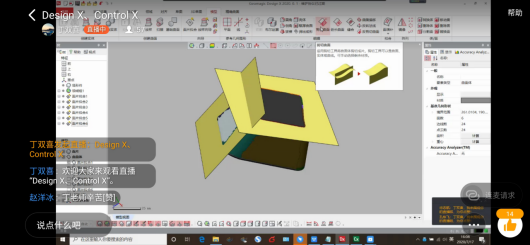

下午丁雙喜老師利用4個小時的時間接著上午掃描采集的模型來講解Geomagic Design X、Geomagic Control軟件基本操作。

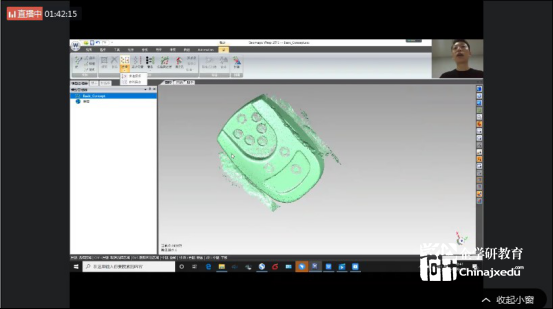

模型數據的導入及軟件工具欄中常用工具的操作方法和作用

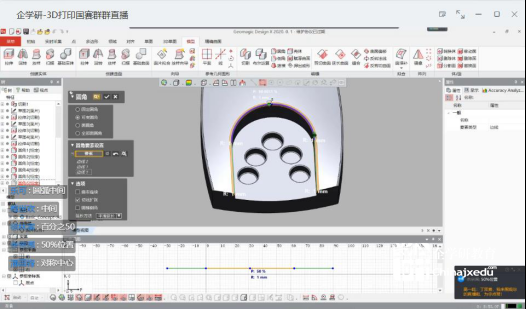

面片草圖設置的操作方法及相關參數。
拉伸和圓角的處理操作步驟
面填補及放樣操作
以一個簡單六面體來講解更多的功能和命令的使用

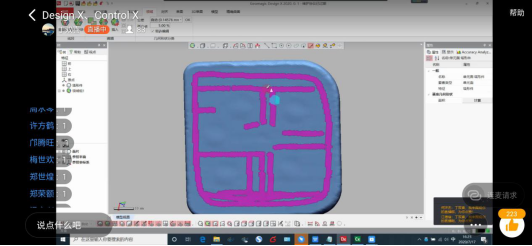

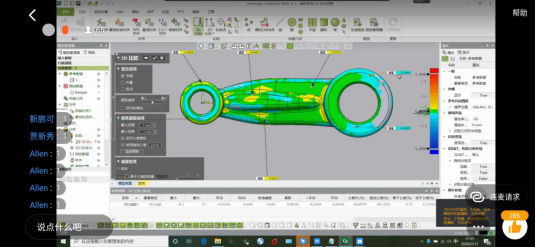

Geomagic Control X 3D比較點
在丁老師長達4個小時的詳細講解后，很多學員都表示受益匪淺，本場培訓也取得了很好的效果。
結束。
直播回放二維碼（釘釘掃碼觀看）：
掃描儀操作案例分析 Design X（1） Design X（2） Design X（3）
